Lämmönjohtavuus ohuissa pinnoitteissa: lambda-ilmoitusten lukeminen

4 min lukuaika

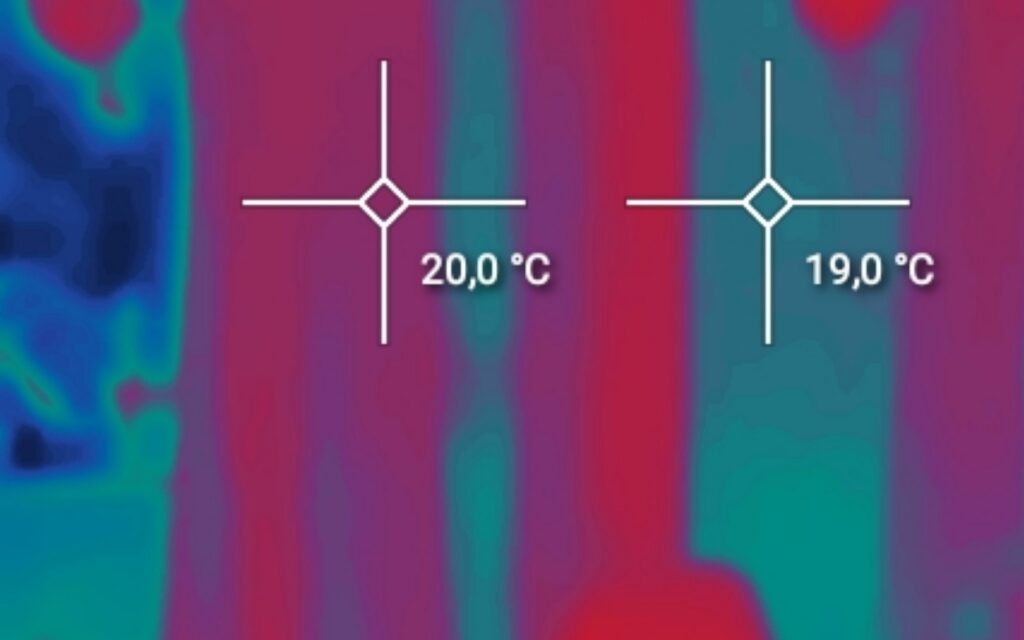

Noin millimetrin paksuisen pinnoitteen lämpösuojaperustelu riippuu yhdestä kysymyksestä: mihin lambda-arvo viittaa? Yhteys on yksinkertainen, lämmönvastus saadaan paksuudesta jaettuna lämmönjohtavuudella, R = d / λ. Kymmenesosamillimetrin luokan kerroksilla jokainen oletus paksuudesta ja mittaustavasta vaikuttaa siksi tulokseen.

Kolme tietä, kolme eri lausumaa

Tie Mitä määritetään Kysymys ilmoitukselle
Levylaite ja lämpövuomittauslevylaite (DIN EN 12667, DIN EN 12664) Rakennusaineiden ja rakennustuotteiden lämmönvastus Mikä näyte, mikä paksuus, mikä kosteustila?
Hot-Box-menetelmä Rakenteen lämmönvastus, IBP:n kokeessa pystysuoraan asennetulla eristeellä Mikä rakenne, mikä asennusasento?
In-situ-mittaus (ISO 9869) Lämmönvastus ja lämmönläpäisykerroin rakenneosassa Kuinka kauan, millä reunaehdoilla, mikä lähtöarvo?

Standardit EN 12667 (tuotteet, joilla on korkea ja keskisuuri lämmönvastus) ja EN 12664 (kuivat ja kosteat tuotteet, joilla on keskisuuri ja matala lämmönvastus) Baunetz Wissenin standardiyhteenveto mainitsee painoksella 2001-05; ajantasainen versio on tarkistettava standardien kustantajalta.

Sen, että mittaustapa siirtää tulosta, osoittaa Fraunhofer-rakennusfysiikan instituutin tutkimus IR-heijastavista eristekalvoista. Hot-Box-menetelmällä, jossa eriste asennetaan pystysuoraan, saatiin kaksinkertainen arvo verrattuna levylaitteeseen, jossa eriste on asennettu vaakasuoraan puristettuna: 1,00 verrattuna arvoon 0,5 m²K/W. Se on eri tuote, mutta sama opetus: menetelmä ja asennusasento kuuluvat ilmoitukseen.

Järjestelmäarvo materiaaliominaisuuden sijaan

PScoat-järjestelmälle toimittaja ei ilmoita standardin EN 12667 mukaista materiaaliominaisuutta vaan ekvivalentin järjestelmäarvon. CE-merkintä mainitsee siihen Hotbox-menetelmän ja toteaa, että arvot ovat järjestelmän suoritusarvoja eivätkä vastaa materiaalin lämmönjohtavuutta standardin EN 12667 tai EN 12664 mukaisesti. Todisteet-sivulla toimittaja kuvaa arvon koeasemakokeesta johdetuksi järjestelmäarvoksi testatulle 0,35 mm:n kerrospaksuudelle, jota ei voi siirtää lineaarisesti muihin paksuuksiin.

Järjestelmäkäsikirja menee vielä pidemmälle. Järjestelmän suoritusarvot eivät ole rakennusvalvonnassa käytettäviä lämmönjohtavuuden mitoitusarvoja, ja koska standardien EN 12667/12664 mukaista materiaali-λ:aa ei ole, järjestelmää ei voi ilman muuta syöttää U-arvolaskentaan. Myös mittausraportti PSC-U-2026-001 antaa vain johdetun vertailuarvon ja täsmentää, ettei se ole laboratoriossa määritetty materiaaliominaisuus.

Mitä takaisinlaskenta antaa

Ekvivalentti lambda-arvo syntyy määrittämällä mitatusta U-arvosta kerroksen lisävastus ja jakamalla se kerroksen paksuudella: λ = d / (1/Uuusi − 1/Uvanha). Mittausraportissa tästä saadaan arvosta U = 0,20 W/(m²K) paksuudella 0,5 mm noin 0,000114 W/(m·K), vakaasta mittausikkunasta arvolla U = 0,140 W/(m²K) sen sijaan noin 0,000077 W/(m·K). U-arvon muutos 0,06 W/(m²K) siirtää siis tulosta noin kolmanneksen.

Arvo on siten yhtä luotettava kuin kolme lähtösuuretta: mitattu loppuarvo, seinälle asetettu lähtöarvo ja paksuus. Todisteet-sivu viittaa testattuun 0,35 mm:n kerrospaksuuteen, mittausraportti 0,5 mm:iin; jokainen arvo kuuluu omaan paksuuteensa ja rakenneosaansa. Lambda ilman paksuustietoa ei ole vertailukelpoinen.

Viisi kysymystä tietolehdelle

  1. Materiaaliominaisuus vai järjestelmäarvo? Onko koestandardi mainittu, esimerkiksi EN 12667 tai EN 12664?
  2. Mistä arvo on peräisin? Testitodistuksesta, Hotbox-kokeesta, koeasemalta vai kenttämittauksesta?
  3. Mikä paksuus ja rakenne siihen kuuluvat? Saako arvon siirtää muihin paksuuksiin?
  4. Kuka mittasi ja milloin? Onko koeraportti mukana, vai toimitetaanko se vain ”pyynnöstä”?
  5. Onko arvo osoituksissa käytettävä mitoitusarvo? PScoat-järjestelmälle käsikirja kieltää tämän nimenomaisesti.

Myös tietolehden luokkamerkinnät kuuluvat asiaan; miten niitä luetaan, selittää artikkeli Tietolehden lukeminen: mitä V- ja W-luokat todella kertovat.
